Condotto Sbarre da
630 a 5000 AIP31/55
INFORMAZIONI GENERALI Normative di riferimento: la linea High Rating Zucchini è
conforme alle normative nazionali ed internazionali di
seguito riportate: Dispone dei Certificati di Conformità
prodotti dai più prestigiosi organismi elettrotecnici
internazionali. Caratteristiche
generali: la struttura esterna dell'HR
è in lamiera d'acciaio zincato a caldo con
trattamento conforme alla normativa EN 10142. Barre conduttrici: le barre conduttrici hanno
sezione rettangolare con gli spigoli smussati e sono
realizzate in due versioni: La tecnologia costruttiva e
la razionalizzazione del rapporto tra altezza della barra
conduttrice ed il suo spessore garantiscono al condotto
un'ampia superficie disperdente atta ad ottimizzare lo
smaltimento del calore. Congiunzioni: la congiunzione elettrica e
meccanica dei vari elementi avviene a mezzo di un sistema
monoblocco che, tramite il serraggio di bulloni
indipendenti, garantisce nel tempo una costante pressione di
contatto sulle sbarre conduttrici. Elementi di percorso: la disponibilità di
angoli orizzontali, verticali, elementi a "T", doppi angoli,
permette la realizzazione di qualsiasi tipo di
percorso. Derivazioni: sono disponibili cassette di
derivazione da 125 A fino a 1250 A predisposte con
interruttori di manovra sezionatori (cat. AC 23 A secondo le
norme CEI EN 60947-3) e portafusibili oppure nella versione
con interruttori automatici (tipo e marca dell'interruttore
da definire). Staffe di sospensione: le staffe di sospensione
avolgono la struttura dell'High Rating e creano un punto di
ancoraggio alle portastaffa (queste ultime sono fornite a
richiesta dalla Zucchini S.p.A.). Accessori a
richiesta: sono disponibili elementi
speciali per i collegamenti ai quadri elettrici e
trasformatori, completi di bandelle, giunti flessibili ed
eventuali cassonetti di protezione. La Zucchini S.p.A si riserva di apportare
senza preavviso modifiche e migliorie ai propri prodotti in
conseguenza del costante processo di adeguamento produttivo,
tecnologico e normativo.

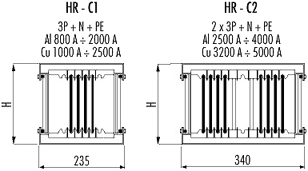

L'involucro è composto da due lamiere laterali a
forma di C di spessore 2 mm, mentre la copertura superiore
ed inferiore del condotto sbarre è completata da una
lamiera forata di 1 mm di spessore.
La presenza dei fori di ventilazione sulle lamiere superiore
ed inferiore garantisce al condotto ottime caratteristiche
di smaltimento del calore.
A richiesta, previo accordo con il costruttore, sono
disponibili lamiere verniciate (colore e tipo vernice da
concordare).
Per quanto riguarda il grado di protezione, la linea HR
è disponibile in due versioni IP30 e IP55 (conformi
alle Normative CEI EN 60529).
Per installazioni all'esterno è consigliabile
utilizzare un tettuccio che svolga una protezione
supplementare.
Nella versione IP30 le barre sono isolate singolarmente
tramite nastratura con isolante Classe di temperatura B (130
°C), mentre per la versione IP55 l'isolamento delle
barre viene effettuato inguainando i conduttori in un doppio
tubo di poliestere (spessore 0,19 mm) con Classe di
temperatura F (155 °C).
In entrambe le versioni la nastratura o l'inguainatura delle
barre funge da isolamento supplementare poiché le
barre stesse sono distanziate in aria di più di 15
mm, distanza più che sufficiente a garantire la
tenuta alla tensione appicata di 5 kV per 1 minuto.
La posizione di installazione standard dell'HR è con
la lamiera forata della struttura parallela al terreno.
In questa posizione la circolazione naturale d'aria lambisce
i conduttori e smaltisce il calore prodotto.
Se per ragioni d'ingombro o per qualsiasi altro motivo
più del 60% della linea viene installata di costa od
in verticale è necessario declassare la corrente
nominale del condotto sbarre di un fattore 0,9.
I bulloni del monoblocco devono essere serrati con una
chiave dinamometrica alla coppia nominale di Cnom= 85
Nm.

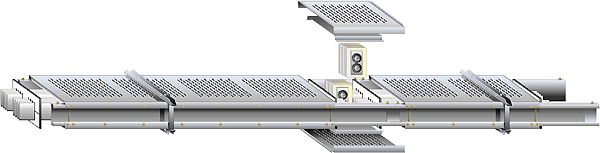

La congiunzione meccanica degli elementi si completa con il
montaggio delle due lamiere superiore ed inferiore, che
chiudono la congiunzione e garantiscono il grado di
protezione nominale alla linea.
Le cassette di derivazione sono installabili su ogni
congiunzione fra gli elementi rettilinei.
Sul coperchio delle cassette è presente una maniglia
di rimando che apre l'interruttore di manovra e seziona il
carico collegato alla cassetta prima che il coperchio possa
essere aperto.
Le parti metalliche interne alla cassetta non sono in
tensione quando il coperchio della stessa è
aperto.
La distanza massima di staffaggio per l'High Rating è
di 2 m; la Zucchini consiglia, in condizioni normali, una
distanza tra le staffe di 1,5 m.
Per gli attraversamenti di pareti forniamo elementi con
setto spegnifiamma (REI 120) utilizzati per ripristinare il
grado di resistenza al fuoco della parete.
